MANTENIMIENTO Y REPARACION DE COMPUTADORAS


I UNIDAD




HARDWARE COMPONENTES EXTERNOS DE UNA COMPUTADORA


OBJETIVO:
El alumno obtendrá conocimientos sobre los componentes externos que conforman una computadora.
INTRODUCCIÓN:
La finalidad de esta unidad es el permitir al alumno identificar los componentes externos que conforman una computadora, no sin antes conocer a fondo como se llaman, cuales son sus funciones y características especiales, mismas que se definirán claramente. Las computadoras que estudiaremos en la presente unidad son las que tienen instalados procesadores actuales como ser: Pentium IV, Celeron y AMD, aunque existen algunas variantes entre ellos, es lo que se encuentra a la cabeza de la tecnología en la actualidad. Para comenzar conoceremos todos y cada uno de los componentes básicos de una computadora, mismos que podemos dividir en dos grupos, los cuales detallamos a continuación:


COMPONENTES EXTERNOS:


El Monitor


Monitor Plasma de alta Resolución, pantalla de 19” / 18” visibles. Monitor LCD: Los monitores muestran tanto la información que ingresamos, como la que la computadora nos comunica. Desde los primeros monitores, la tecnología ha evolucionado junto con la fabricación de nuevas tarjetas gráficas, hasta llegar a los actuales monitores de pantalla plana como de pantalla LCD (Liquid Crystal Display ó 3 TFT) proveen calidad excepcional de visualización, están montados en una base ergonómica para ajustar su inclinación, LCD están diseñados para ahorrar espacio de manera que tenga una mayor superficie en su escritorio para trabajar con comodidad












Monitor CTR. Tubo de rayos catódicos

Es un elemento de salida de información, utilizado en computadoras para visualizar múltiples líneas de textos o gráficos. Todos los monitores y televisores tienen un tubo de estas características. Características que determinan la calidad de un Monitor: a) Tamaño del Monitor: La medida de la diagonal de la pantalla es la que se mide en pulgadas. Podemos tener monitores de 15, 17, 19, 20 y 21 ó más pulgadas. Anteriormente los de 15 pulgadas eran los mas comunes, pero hoy en día los de 17 pulgadas son preferidos por los usuarios debido a la comodidad.
b) Resolución de un Monitor: Un píxel es la unidad mínima de información gráfica que se puede mostrar en pantalla. Cuantos más pixels pueda mostrar el monitor de más resolución dispondremos, en otras palabras más elementos nos cabrán en ella. Entonces, la resolución de pantalla se denomina a la cantidad de pixels que se pueden ubicar en un determinado modo de pantalla. Estos pixels están a su vez distribuidos entre el total de horizontales y el de verticales. Todos los monitores pueden trabajar con múltiples modos, pero dependiendo del tamaño del monitor, unos nos serán más útiles que otros. c) Tubo: El tubo nos definirá si la pantalla es más o menos plana y cuadrada, el tamaño del punto (dot pix) si tiene tratamiento anti-reflejos, etc. También nos servirá para comparar entre diferentes marcas, ya que si encontramos dos con el mismo tubo, pues ya sabemos que son iguales en casi todas las características más importantes.
d) Tamaño de punto: Esta es una de las características que depende del tubo, y define el tamaño que tendrá cada uno de los puntos que forman la imagen, por tanto cuanto más pequeño más preciso será. No hay que confundir el tamaño de punto con el "pixel". El pixel depende de la resolución de la pantalla, y puede variar, mientras que el punto es fijo, y depende exclusivamente del tubo. Un tamaño muy bueno del punto es de 0.25 mientras que uno de 0.28 o superior muestran resultados deficientes en resoluciones mayores a 800 x 600 pixels. Hay muchos fabricantes de monitores como Viewsonic, Samsung, Sony, Acer o Philips solo por mencionar algunos.



El Teclado



Teclado multimedia con conexión AT, Con teclas para navegación en Internet dispositivo de comunicación con la computadora más importante, ya que a través de él damos órdenes precisas para realizar la mayoría de las tareas. Existen varios modelos, los que podemos diferenciar en función del tipo de conexión, del modo de pulsación y del diseño. En cuanto al sistema de conexión encontramos: El tipo AT el cual corresponde a un conector redondo del tamaño del pulgar. El de conexión PS-2, similar al anterior pero de menor tamaño en lo que al diámetro se refiere. Conector USB, este sistema permite instalar y desinstalar periféricos sin apagar la computadora. Los teclados inalámbricos, los cuales requieren de un receptor que se coloca en el puerto USB o en el PS2 para comunicar este dispositivo con la computadora.






Los teclados inalámbricos, los cuales requieren de un receptor que se coloca en el puerto USB o en el PS2 para comunicar este dispositivo con la computadora.









El Raton

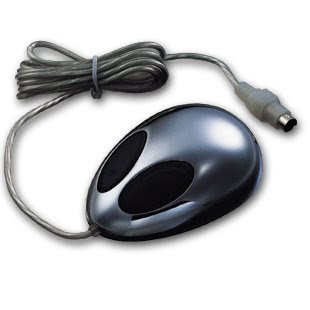

La principal función del ratón o mouse es la de facilitar la edición en entornos gráficos. Es una herramienta cómoda yrápida que nos permite controlar funciones del sistema operativo a través de punteros. Existen diversos tipos: Losmecánicos (que son los más comunes) los ópticos. Para cada uno de ellos también existe un equivalente tipo inalámbrico, eliminando la presencia de cables frente al computador. Mouse Óptico con scroll Lente óptico (parte inferior de un Mouse)










La Impresora

Este dispositivo periférico de salida permite la obtención de información de forma impresa. En la actualidad existen 3 diferentes tipos de impresoras: a) Impresora Matricial o de Matriz de Puntos: Este tipo de impresoras utilizan un cabezal de matriz de punto (Pines metálicos contenidos en una estructura, con disipador térmico y alineado en forma vertical) para realizar la impresión. El proceso de impresión se realiza debido al movimiento a alta velocidad de los pines o agujas sobre una cinta de tela empapada con tinta. La calidad de impresión de las misma ha sido mejorada substancialmente, pero el uso de estas impresoras esta dirigido a la impresión de documentos que requieran varias copias, pero que no requieren alta calidad. Cabeza de Impresora Lq-2070/ sistema de matriz de Puntos Los parámetros principales de calidad de impresión de una impresora matricial son el número de puntos de la matriz de agujas y su velocidad. Por el tipo de tecnología empleado para obtener el carácter impreso se clasifican como impresoras de impacto. El número de agujas del cabezal de impresión suele ser 9, 18 o 24. La velocidad a la que imprimen actualmente es entre 400 y 1100 CPS. b)




Impresora Térmica:



Este dispositivo utiliza un elemento calefactor para imprimir en papel térmico. Esta es utilizada comúnmente para impresión de etiquetas y en puntos de facturación. Es muy rápida y silenciosa. . Impresora térmica o de punto de ventas
















a) Impresora de Inyección de Tinta:

Impresora de inyección de tinta Impresora Multi-funcional Escanea, Copia e Imprime en Blanco y Negro y Color Velocidad hasta 22 paginas x Minuto Impresora con calidad fotográfica diseñada para el hogar o la oficina Este tipo de impresoras utiliza la propulsión de gotas de tinta —tecnología ink jet— sobre un soporte sólido (papel o acetato) para obtener la copia de un documento. Habitualmente la tinta se encuentra en estado líquido y llega al soporte por inyección térmica (tecnología desarrollada por Canon, bubble jet). Cabezales en una impresora con sistema de inyección de tinta Vista superior e inferior de un cartucho de tinta Este tipo de impresoras suelen utilizar dos cabezales, uno con un cartucho de tinta negra y otro con tres depósitos de tinta de color diverso (cyan, magenta y amarillo). Cada punto se imprime combinando los distintos colores en la cantidad adecuada, lo que permite una gran precisión; si se utiliza un papel apropiado, se pueden obtener copias con calidad fotográfica, estas impresoras pueden imprimir 25 paginas por minuto en negro y 18 en texto de color con resoluciones de hasta 5600 X 1440 dpi.


b) Impresora Láser:



Este tipo de impresora utiliza un sistema electro-fotográfico que utiliza la misma tecnología que las fotocopiadoras. Para dibujar la imagen de la página deseada se utilizan un rayo láser dirigido y un espejo giratorio, que actúan sobre un tambor fotosensible. La imagen se fija en el tambor en forma de carga electrostática que atrae y retiene el tóner. Se enrolla una hoja de papel cargada electrostáticamente alrededor del tambor, de forma que el tóner depositado se queda pegado al papel. A continuación se calienta el papel para que el tóner se funda sobre su superficie. Por último, se elimina la carga eléctrica del tambor y se recoge el tóner sobrante. Para hacer varias copias de una misma imagen, se omite este último paso y se repiten sólo la aplicación del tóner y el tratamiento del papel. Impresoras con sistema de impresión láser Generador de luz láser La velocidad de impresión en impresoras medianas es de 25 paginas por minuto (PPM) y 15 PPM en las de colores y permiten imprimir en resoluciones de hasta 1200 X 1200 dpi.



El Scanner


Este dispositivo permite digitalizar (capturar) imágenes o texto y hacerlas entendibles para la computadora, de forma que nos permita manipularlas mediante aplicaciones dedicadas a ello. Existen distintos tipos de conexiones entre las que cabe destacar la conexión al puerto de la impresora, conectando esta al propio escáner o mediante el puerto USB. Scanner de cama plana Scanner para punto de ventas
Dependiendo de la necesidad, existen distintos tipos de scanner: a) Scanner de rodillo o manual : La imagen se captura desplazando (haciendo rodar) el escáner sobre la imagen.

b) Escáner de sobremesa:

Suelen tener el tamaño de una hoja o permitiendo captura imágenes de dicho tamaño (también los hay de mayor tamaño).























c) Multi-funcionales:
que son Scanner, Fotocopiadoras e Impresoras, lo que se consigue mediante un cabezal especial en la impresora. d) Scanner de Negativos de Fotografías y Acetatos: Poseen un dispositivo especial que permite leer directamente el negativo y a través de un software especial logra obtener la imagen registrada en los negativos de fotografía, digitalizando las mismas. La resolución se mide en puntos por pulgada (dpi=dot per inchs, o ppp), al igual que en las impresoras. Hay que distinguir la resolución real de la resolución por interpolación (conseguida mediante software), ya que la segunda suele ser menor a la primera

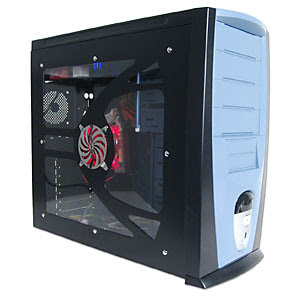

Cajón o case :

Es en el que se de alojan los componentes internos de la computadora, dando acceso a las unidades de almacenamiento, Tarjetas, procesador, etc.… En el panel frontal suelen llevar distintos botones e indicadores luminosos, entre los que cabe destacar: BotoneEl botón de encendido o Power El botón de Reset, el que permite reiniciar la computadora sin apagarlo 11 Indicadores Luminoso Indicador de encendido, que funciona mientras la computadora está conectada. Indicador de Disco Duro, este nos muestra cuando se está accesando a dicho dispositivo. En la parte posterior encontraremos, por lo general, los conectores de las diferentes tarjetas y adaptadores que tengamos en nuestra computadora y que corresponden a puertos de entrada/salida al mismo, como ser: Conexión de la tarjeta gráfica para el monitor Conectores a los puertos serie para dispositivos serie como ratones, módems. Conectores paralelo para impresoras o escáner, Conector para el teclado. Conectores para los cables de la fuente de alimentación, etc…
